300LB FLANGE 후렌지 플랜지 규격

반응형

300LB 플랜지는 산업 현장에서 사용되는 중요한 부품 중 하나입니다. 이 포스팅에서는 300LB 플랜지의 각종 정보에 대해 자세히 알아보겠습니다.

300LB 플랜지의 정의와 중요성

300LB 플랜지는 주로 파이프와 연결할 때 사용되는 패널로, 연결 부위의 압력을 지탱하는 역할을 합니다. 이 플랜지는 ANSI 규격에 따라 설계되며, 일반적으로 강한 내압성과 내구성을 가지고 있어 고압의 유체를 안전하게 전달할 수 있도록 도와줍니다. 특히, 화학 공장이나 석유 정제 시설과 같은 고압 환경에서 필수적으로 사용됩니다.

300LB 플랜지의 규격과 특성

300LB 플랜지는 ASME/ANSI B16.5 규격에 따라 다양한 사이즈로 제공됩니다. 이 플랜지는 일반적으로 1/2 인치에서 24 인치까지의 사이즈로 제작되며, 두께와 중량은 사이즈에 따라 달라집니다.

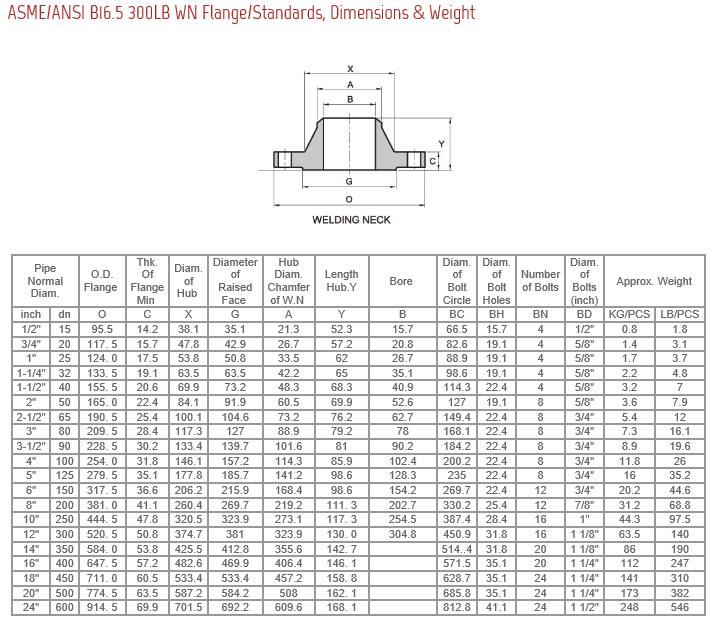

아래의 이미지는 ASME/ANSI B16.5 300LB WN 플랜지의 세부 규격을 담고 있습니다.

이미지 출처

이 표는 각 플랜지의 크기별 외경, 두께, 허브 치수, 보어 크기, 볼트 사양을 포함하고 있습니다. 예를 들어, 1인치 플랜지는 약 0.68kg의 중량을 가지며, 24인치 플랜지는 약 95.3kg의 중량을 갖습니다. 이러한 정보는 플랜지를 선택할 때 중요한 기준이 됩니다.

300LB 플랜지의 종류와 용도

300LB 플랜지는 다양한 종류로 나눌 수 있으며, 주요 종류로는 슬립온(Slip-On), 소켓 용접(Socket-Welding), 용접 목(Welding-Neck) 플랜지가 있습니다. 각각의 플랜지는 특정 조건에서 최적의 성능을 발휘하도록 설계되었습니다.

• 슬립온 플랜지(Slip-On Flange): 파이프 끝에 슬라이드하여 사용하며, 설치가 용이하지만, 누수의 위험이 있습니다.
• 소켓 용접 플랜지(Socket-Welding Flange): 파이프 소켓 안에 용접하여 더욱 강한 연결을 제공합니다.
• 용접 목 플랜지(Welding-Neck Flange): 높은 압력이 필요한 시스템에서 주로 사용되며, 안전성과 내구성이 뛰어납니다.

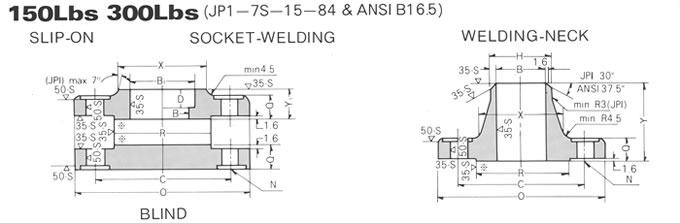

아래의 이미지는 다양한 플랜지 타입을 보여주는 기술 도면입니다.

이미지 출처

이 도면은 각각의 플랜지 타입에 대한 세부 치수와 표준을 확인할 수 있어, 플랜지 선택에 많은 도움이 됩니다.

300LB 플랜지의 설치 및 유지보수

300LB 플랜지 설치 시에는 몇 가지 주의사항이 있습니다. 먼저, 모든 접합 부위는 깨끗해야 하며, 이물질이 없어야 합니다. 각 플랜지의 볼트 조임은 균일하게 진행해야 하며, 조임력이 고르게 분포되어야 합니다.

유지보수 측면에서는 정기적으로 플랜지를 점검하고, 누수가 발생하는 경우 즉시 조치해야 합니다. 또한, 플랜지의 표면이 부식되거나 손상된 경우 즉시 교체하는 것이 좋습니다.

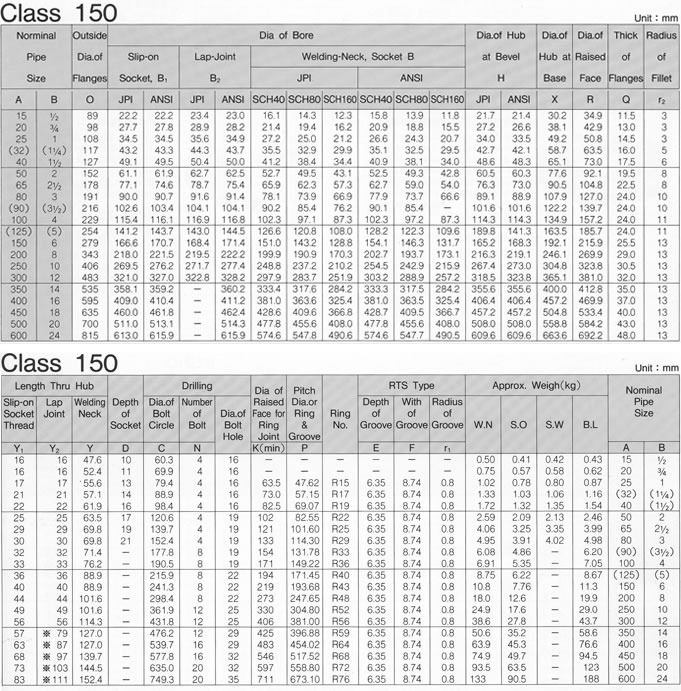

아래의 이미지는 Class 150 플랜지의 세부 규격을 보여줍니다.

이미지 출처

이 표는 다양한 플랜지 타입의 치수와 특성을 이해하는 데 유용합니다.

관련 검색 결과 및 참고 자료

300LB 플랜지에 대한 추가 정보는 다양한 블로그와 사이트에서 확인할 수 있습니다. 예를 들어 이 블로그에서는 플랜지 규격에 대한 정보를 정리하고 있습니다. 또, 이 사이트에서는 ANSI 플랜지 규격에 대해 자세히 설명하고 있습니다.

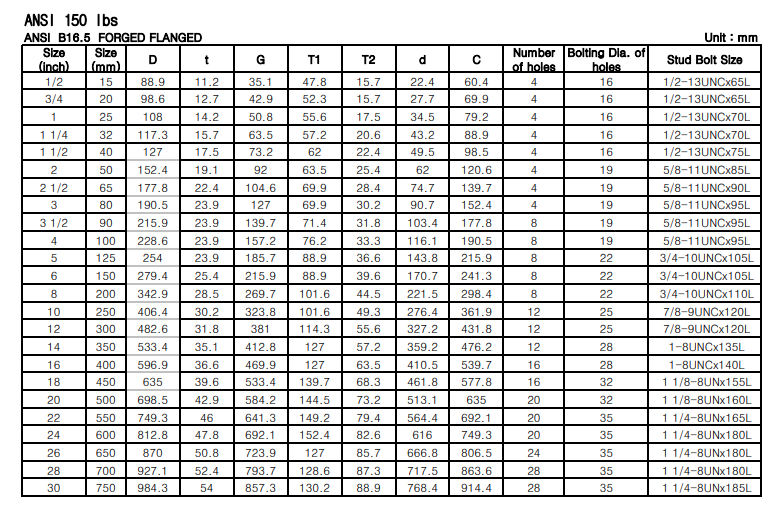

마지막으로, 아래 이미지는 ANSI 150 파운드 포지드 플랜지의 규격을 담고 있습니다.

이미지 출처

이 표는 다양한 사이즈에 대한 치수와 특성을 확인할 수 있습니다.
