오링은 다양한 산업에서 널리 사용되는 중요한 부품입니다. 이 글에서는 오링의 기본 개념부터 시작하여, 주요 규격, 종류, 용도, 선택 방법, 유지관리까지 자세히 알아보겠습니다. 오링에 대해 궁금하신 분들에게 많은 도움이 되길 바랍니다.

오링은 고무 또는 합성수지로 만들어진 원형의 링으로, 두 표면 사이의 밀폐를 위해 사용됩니다. 일반적으로는 액체나 기체의 누출을 방지하는 역할을 하며, 압력 차가 있는 두 매체 간의 연결부에서 주로 사용됩니다. 오링의 크기와 재질에 따라 다양한 환경에서 활용될 수 있습니다.

오링의 주요 규격

오링의 규격은 크게 두 가지로 나눌 수 있습니다. JIS 계열과 AS568 계열이 있으며, 각 계열마다 다양한 사이즈가 존재합니다. 예를 들어, JIS 계열은 P, G, V 등 다양한 종류로 분류됩니다. AS568 계열은 주로 미국에서 사용되며, 다양한 산업에서 표준으로 자리잡고 있습니다.

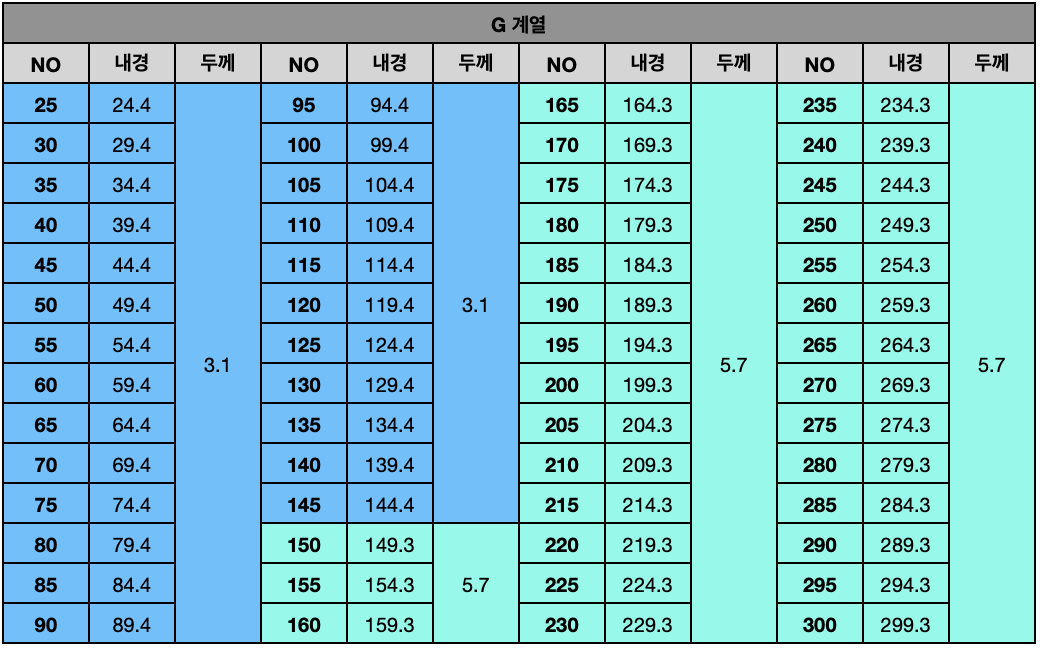

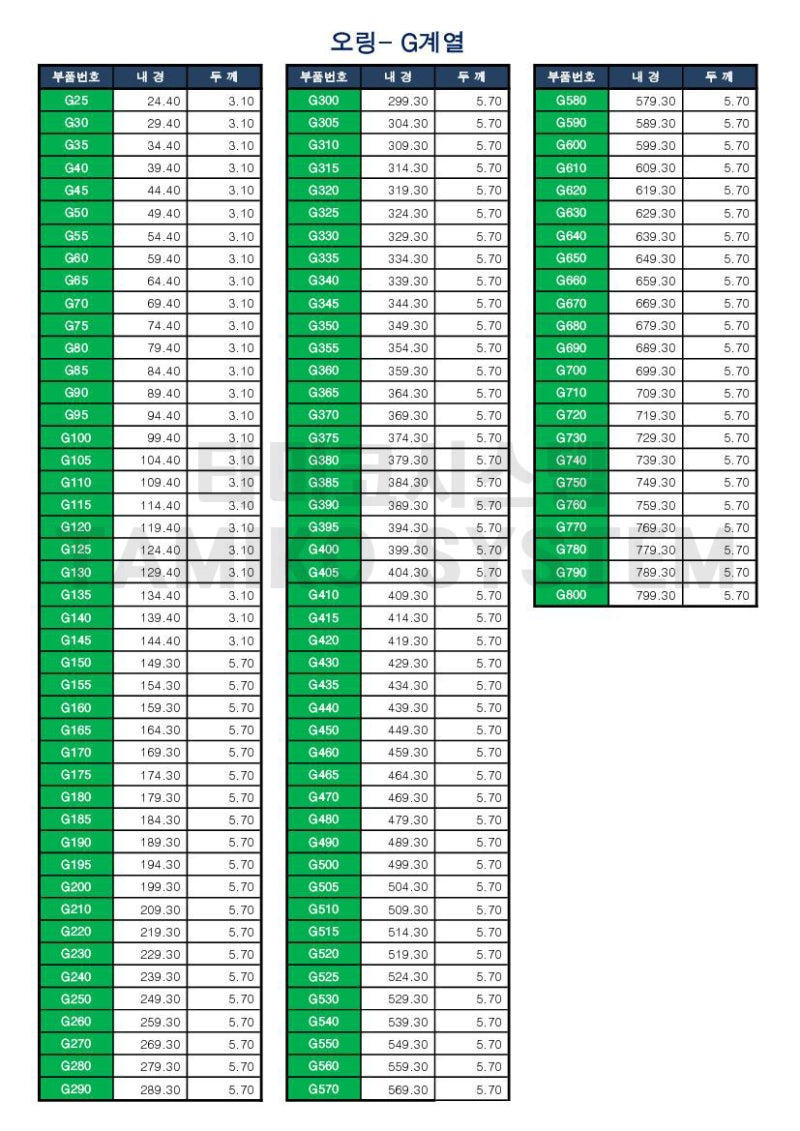

• G 계열: 주로 고정용으로 사용되며, 여러 가지 크기와 두께로 제공됩니다.

이미지 출처

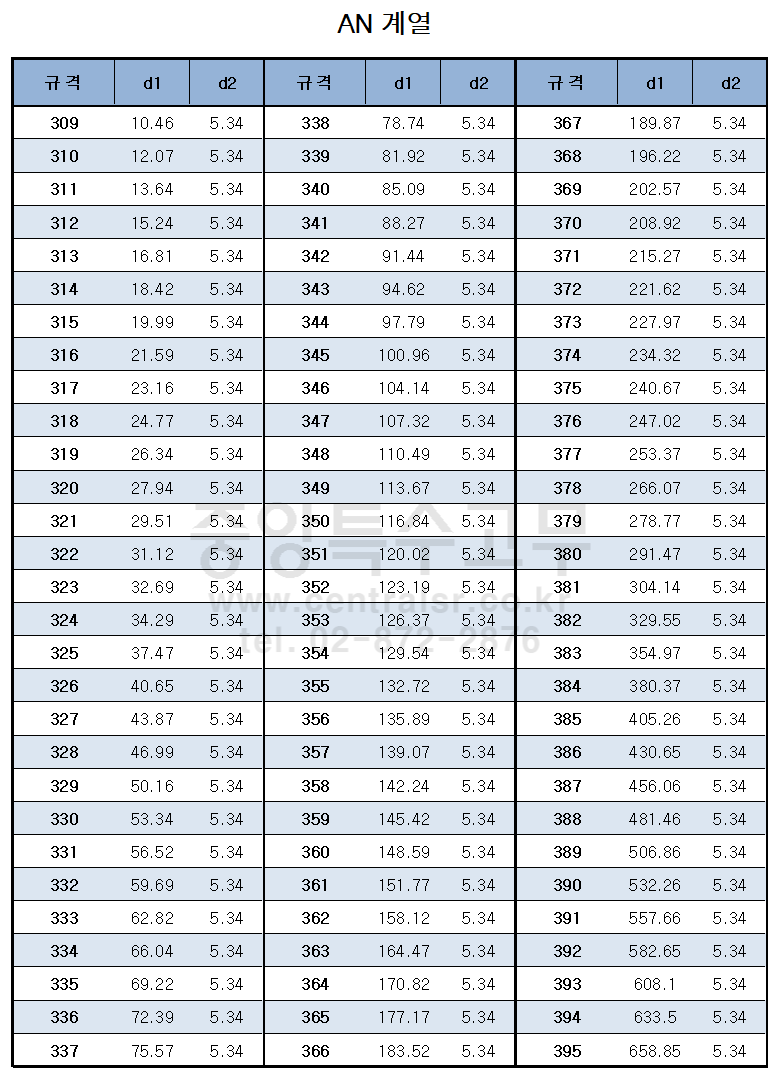

• AN 계열: 다양한 규격을 제공하며, 내경과 두께에 따라 차별화된 특성을 가집니다.

이미지 출처



오링의 종류

오링은 여러 종류가 있으며, 각 종류마다 특정 용도와 특성을 가지고 있습니다. 대표적인 오링의 종류는 다음과 같습니다.

• P 계열: 운동용으로 주로 사용되며, 내구성이 뛰어난 고무로 제작됩니다.
• G 계열: 고정용으로, 다양한 환경에서 사용됩니다.
• V 계열: 진공 패킹용으로 최적화되어 있습니다.

오링의 활용 및 용도

오링은 다양한 산업 분야에서 사용됩니다. 예를 들어, 자동차, 항공기, 기계 장비, 그리고 전자기기 등에서 널리 활용되며, 특히 유체가 흐르는 시스템에서 매우 중요한 역할을 합니다. 오링을 사용함으로써 시스템의 효율성과 안전성을 높일 수 있습니다.

오링의 선택 방법

오링을 선택할 때는 다음과 같은 요소를 고려해야 합니다.

1. 재질 : 사용 환경에 따라 적합한 재질을 선택해야 합니다. 예를 들어, 고온 또는 저온 환경에서는 내열성이 좋은 재질을 선택해야 합니다.
2. 크기 : 오링의 내경과 두께를 고려하여 적절한 크기를 선택해야 합니다.

이미지 출처

1. 용도 : 특정 용도에 따라 요구되는 특성을 이해하고, 적절한 오링을 선택해야 합니다.

오링 관련 표 및 도면

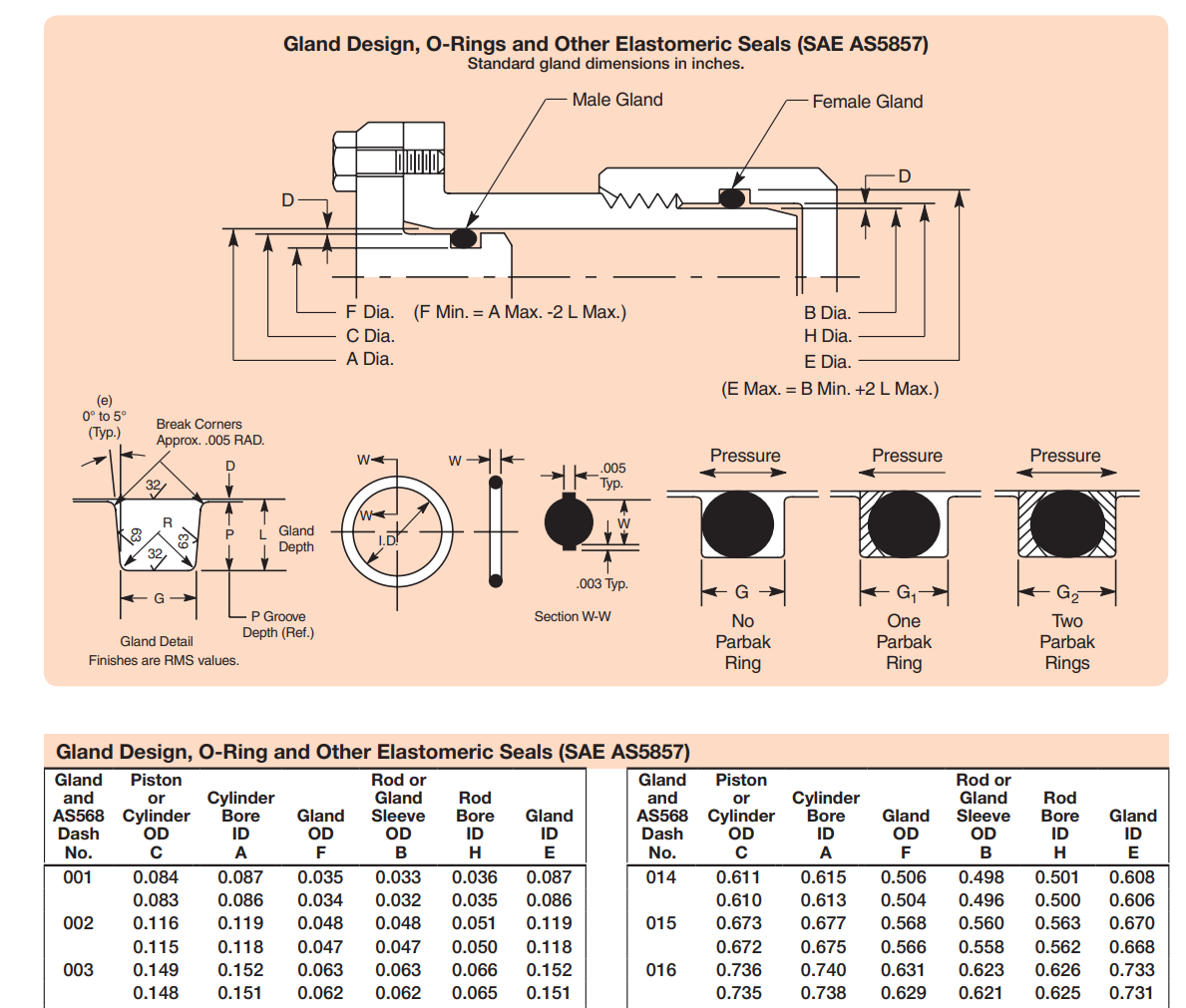

오링의 규격과 특성을 더욱 명확히 이해하기 위해 관련된 표와 도면을 참고하는 것이 좋습니다. 아래의 도면은 SAE AS5857 기준에 따른 오링 및 기타 탄성 밀폐재의 설계 도면입니다.

이미지 출처

이러한 도면을 통해 오링의 설치 방법과 필요한 치수를 쉽게 파악할 수 있습니다.

오링의 유지관리 및 교체 주기

오링의 수명은 사용 환경과 부하에 따라 다르지만, 일반적으로 정기적인 점검과 교체가 필요합니다. 오링이 마모되거나 손상된 경우, 즉시 교체하여 시스템의 안전성을 유지해야 합니다. 오링의 점검 주기는 보통 6개월에서 1년 사이가 적당하며, 고온 다습한 환경에서는 더 자주 점검해야 합니다.

오링에 대한 FAQ

1. 오링은 어떤 재질로 만들어지나요?
   • 일반적으로 고무, 실리콘, 네오프렌, 불포화 폴리에스터 등 다양한 재질로 만들어집니다.
2. 오링의 사용 수명은 얼마나 되나요?
   • 사용 환경에 따라 다르지만 보통 1년에서 5년 정도입니다. 정기적인 점검이 필요합니다.
3. 오링 교체는 어떻게 하나요?
   • 교체 시 기존 오링을 조심스럽게 제거한 후, 새 오링을 적절한 위치에 장착하면 됩니다.

오링은 간단한 구조이지만, 그 역할은 매우 중요합니다. 따라서 정확한 규격과 올바른 선택이 필요합니다. 이 포스팅이 오링에 대한 이해를 돕는 데 도움이 되었기를 바랍니다.
