ANSI 150LBS FLANGE 후렌지 플랜지 규격

150LB 플랜지에 대해 알아보겠습니다. 플랜지는 파이프 시스템에서 매우 중요한 역할을 하며, 특히 150LB 플랜지는 다양한 산업에서 널리 사용되고 있습니다. 이번 포스팅에서는 150LB 플랜지의 개요, 종류, 규격, 사용 용도, 설치 방법 등을 자세히 설명해 드릴게요. 😊

1. 150LB 플랜지 개요

150LB 플랜지는 ANSI B16.5 규격에 따라 제작된 플랜지로, 주로 압력 등급이 150파운드인 플랜지를 의미합니다. 이 플랜지는 다양한 크기와 형태로 제공되며, 주로 스틸, 스테인리스 스틸 등 다양한 재질로 제작됩니다. 플랜지는 파이프와 연결하여 유체의 흐름을 제어하는 데 사용되며, 안전하고 효율적인 시스템 운영을 위해 필수적입니다.

2. 150LB 플랜지의 종류

150LB 플랜지는 여러 종류가 있습니다. 대표적으로는 슬립온 플랜지(Slip-on Flange), 용접 목 플랜지(Welding Neck Flange), 소켓 용접 플랜지(Socket Welding Flange) 등이 있습니다. 각 플랜지의 특징은 다음과 같습니다:

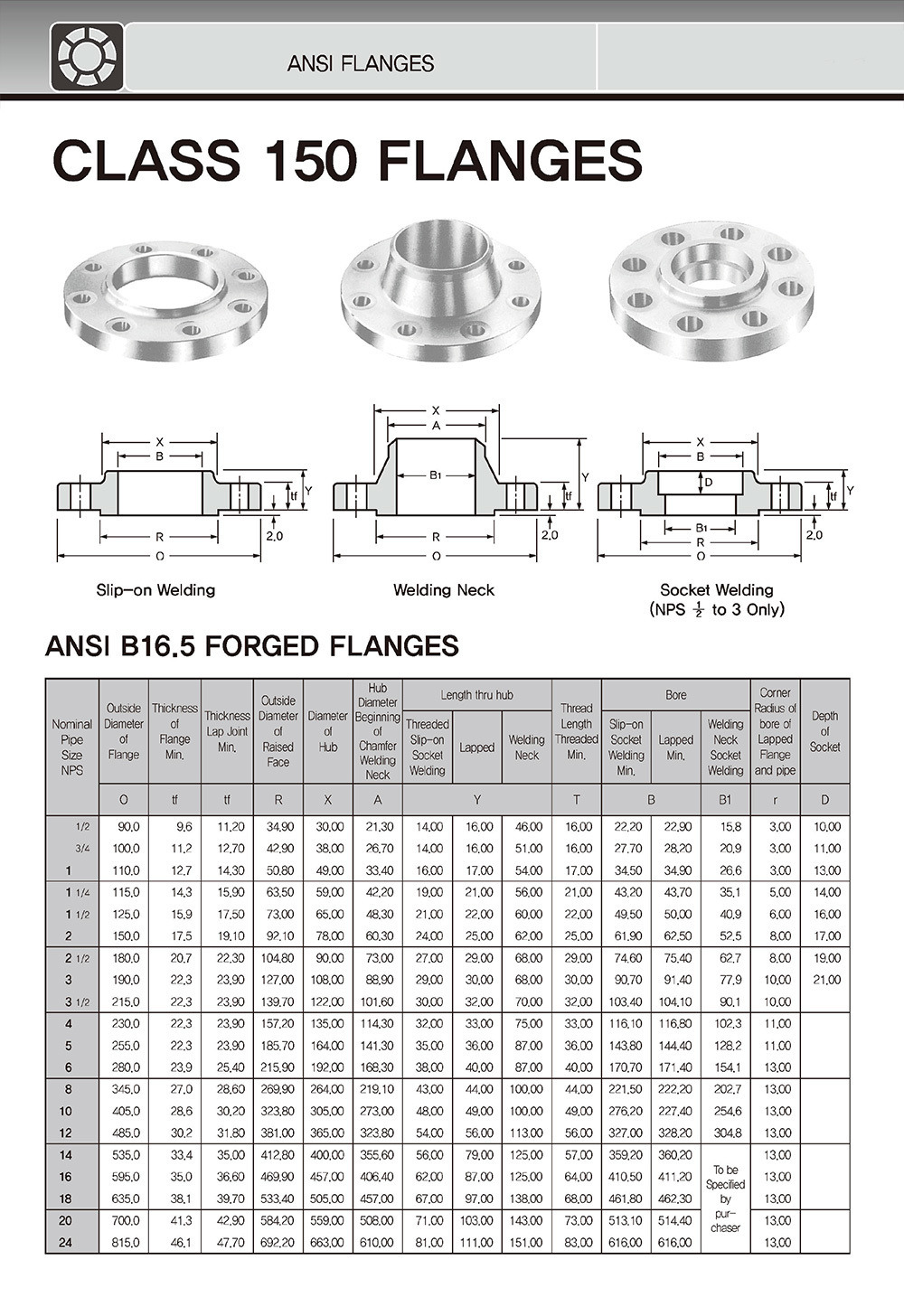

• 슬립온 플랜지 : 파이프에 쉽게 끼워 넣을 수 있어 설치가 간편합니다.

이미지 출처

• 용접 목 플랜지 : 파이프와의 연결이 강력하여 고압 환경에서 주로 사용됩니다.
• 소켓 용접 플랜지 : 파이프의 끝을 소켓에 삽입하여 용접하는 방식으로, 강한 연결을 제공합니다.

3. 150LB 플랜지 규격

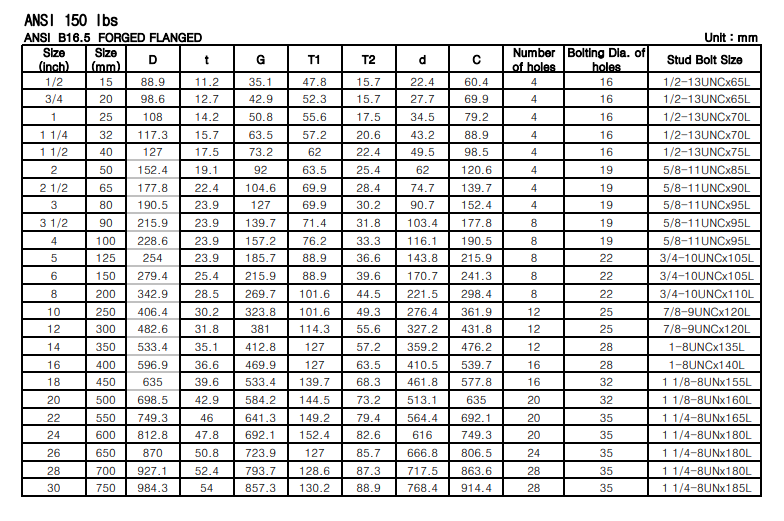

150LB 플랜지의 규격은 ANSI B16.5에 따라 정해져 있습니다. 다양한 크기와 형태에 따라 외경, 두께, 볼트 구멍의 직경 등이 다르게 설정됩니다. 예를 들어, 1/2인치에서 30인치까지 다양한 사이즈가 있으며, 각 사이즈에 대한 상세한 규격은 다음과 같습니다.

이미지 출처

• 외경(D): 플랜지의 외부 지름
• 두께(t): 플랜지의 두께
• 볼트 구멍 직경(d): 볼트를 고정하기 위한 구멍의 직경
• 볼트 수 : 플랜지를 고정하기 위해 필요한 볼트의 수

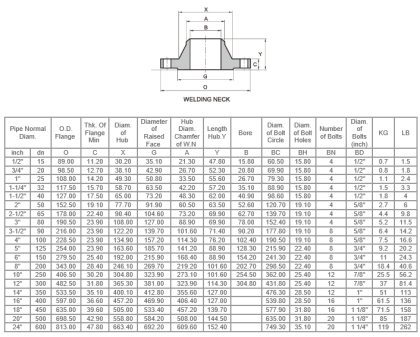

이러한 규격은 플랜지의 호환성과 설치 요구 사항을 이해하는 데 필수적입니다.

이미지 출처

4. 150LB 플랜지의 사용 용도

150LB 플랜지는 다양한 산업에서 사용됩니다. 주로 석유 및 가스, 화학, 발전소, 수처리 시설 등에서 유체의 흐름을 제어하는 데 사용됩니다. 이 플랜지는 고압 환경에서도 안정적으로 작동할 수 있어, 안전한 시스템 운영을 보장합니다.

5. 150LB 플랜지 설치 방법

150LB 플랜지를 설치할 때는 몇 가지 주의사항이 있습니다. 먼저, 플랜지의 표면이 깨끗하고 평평한지 확인해야 합니다. 그 다음, 플랜지를 파이프에 맞춰 정확하게 위치시키고, 볼트를 고르게 조여야 합니다. 이때, 볼트의 조임 정도는 균일하게 해야 합니다.

이렇게 150LB 플랜지에 대해 알아보았습니다. 플랜지의 종류와 규격, 설치 방법 등을 잘 이해하고 활용하신다면, 더욱 안전하고 효율적인 시스템을 구축할 수 있을 것입니다.
