20K 플랜지란?

20K 플랜지는 주로 배관 시스템에서 사용되는 연결 부품으로, 압력에 따라 다양한 규격이 존재합니다. 이 플랜지는 주로 스테인리스 스틸이나 탄소강으로 제작되며, 고온 및 고압 환경에서도 안정적인 성능을 발휘합니다. 20K는 플랜지의 허용 압력을 나타내며, 일반적으로 20kg/cm²의 압력을 견딜 수 있는 구조입니다.

20K 플랜지의 규격

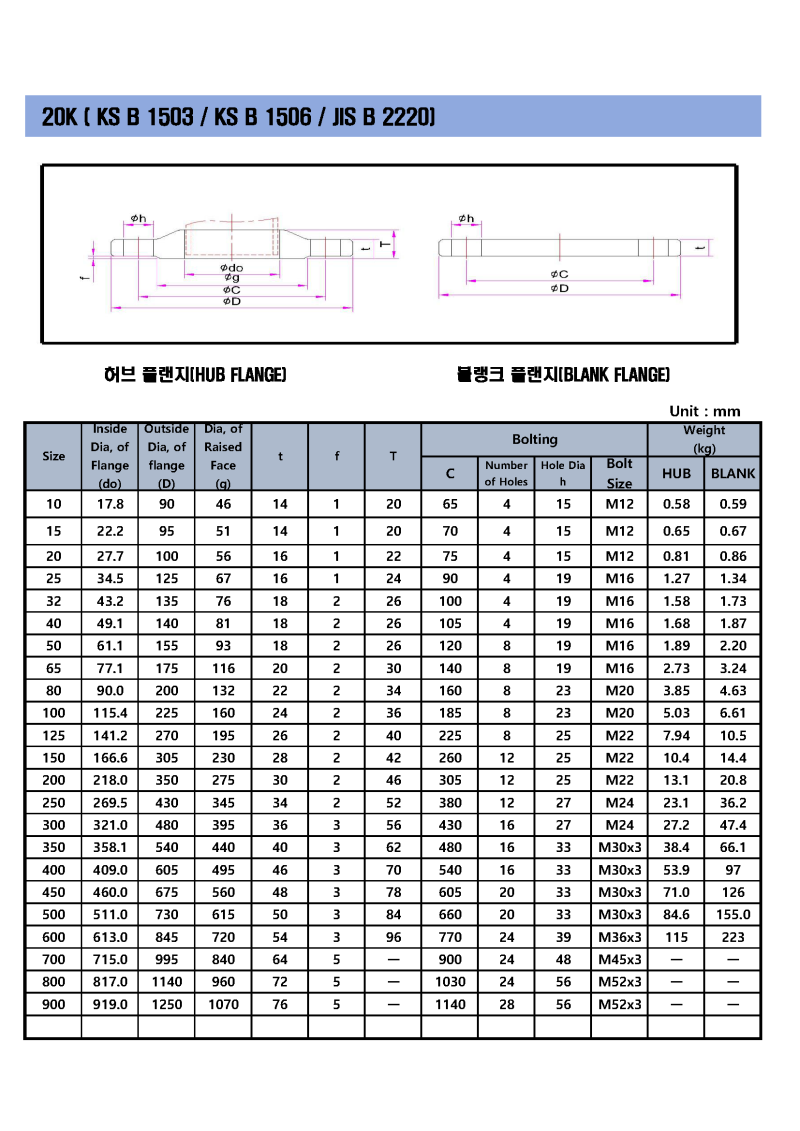

20K 플랜지는 다양한 규격으로 제공되며, JIS B2220 및 KS 규격에 따라 제작됩니다. 아래의 표는 20K 플랜지의 주요 규격을 정리한 것입니다.

이미지 출처

• 허용 압력 : 20kg/cm²
• 크기 : 10mm에서 600mm까지 다양한 크기로 제공
• 두께 : 플랜지의 두께는 크기에 따라 다르며, 일반적으로 5mm에서 30mm까지 다양합니다.
• 볼트 구멍 수 : 플랜지의 크기에 따라 4개에서 12개까지 존재합니다.

20K 플랜지의 종류

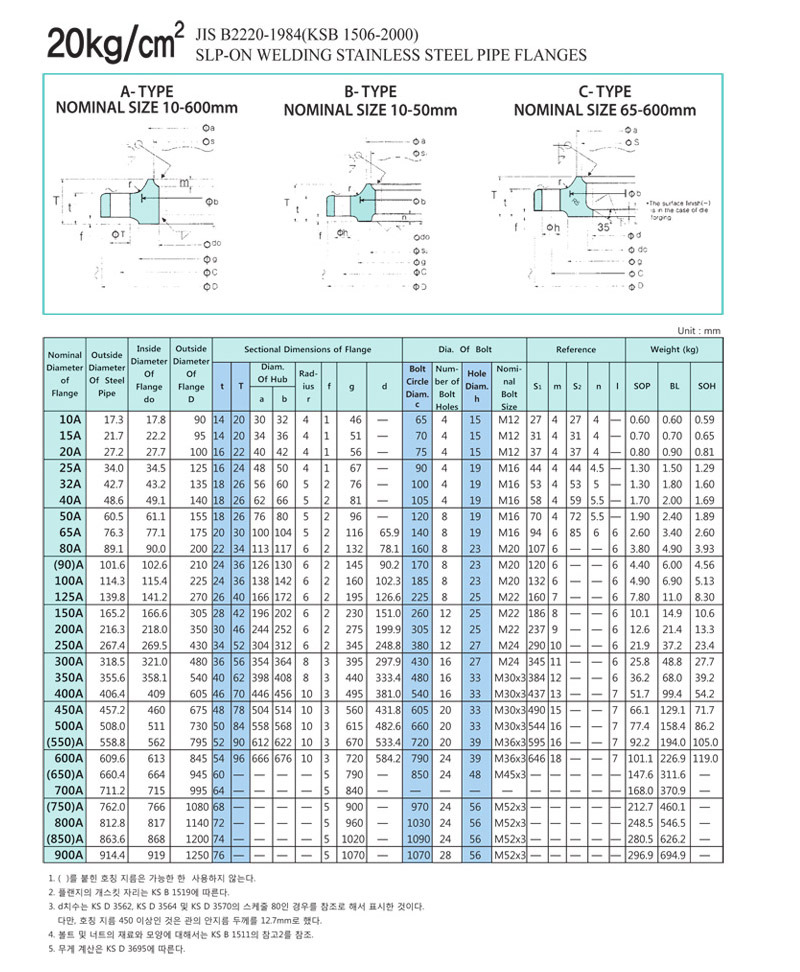

20K 플랜지는 여러 종류로 나뉘며, 각 종류는 특정한 용도에 맞게 설계되었습니다. 주요 종류는 다음과 같습니다.

1. A형 플랜지 : 일반적으로 사용되는 플랜지로, 다양한 배관 시스템에 적합합니다.

이미지 출처

1. B형 플랜지 : 소형 배관에 적합하며, 주로 가스 및 액체의 흐름을 제어하는 데 사용됩니다.
2. C형 플랜지 : 대형 배관 시스템에 적합하며, 높은 압력을 견딜 수 있는 구조로 설계되었습니다.

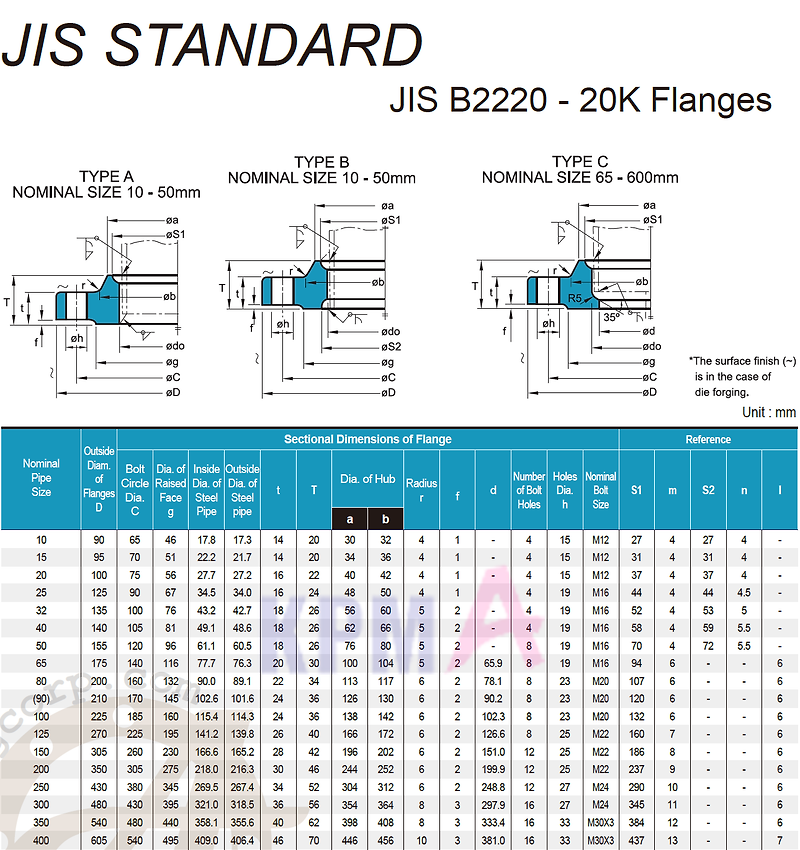

각 플랜지의 규격과 디자인은 JIS B2220 표준에 따라 다르며, 이를 통해 사용자는 필요한 플랜지를 쉽게 선택할 수 있습니다.



이미지 출처

20K 플랜지의 사용 용도

20K 플랜지는 다양한 산업 분야에서 사용됩니다. 주로 다음과 같은 용도로 활용됩니다.

• 화학 공장 : 화학 물질의 흐름을 제어하는 데 사용됩니다.
• 수처리 시설 : 물의 흐름을 조절하고, 필터링 시스템에 연결됩니다.
• 발전소 : 고온 및 고압의 증기 배관 시스템에 사용됩니다.

이 외에도 건설, 조선, 기계 제조 등 다양한 분야에서 필수적인 부품으로 자리 잡고 있습니다.

20K 플랜지의 설치 방법

20K 플랜지를 설치할 때는 몇 가지 주의사항이 있습니다. 올바른 설치 방법은 다음과 같습니다.

1. 표면 준비 : 플랜지의 접합면을 깨끗하게 청소합니다.
2. 정렬 : 플랜지를 배관에 정확히 정렬합니다.
3. 볼트 조임 : 볼트를 고르게 조여서 플랜지를 단단히 고정합니다.

이미지 출처

1. 압력 테스트 : 설치 후 압력 테스트를 통해 누수를 확인합니다.

이러한 과정을 통해 플랜지의 성능을 극대화할 수 있습니다.
