10K FLANGE 후렌지 플렌지 규격

10K 플랜지에 대해 알아보겠습니다. 플랜지는 파이프와 파이프를 연결하는 중요한 부품으로, 다양한 산업에서 사용되고 있습니다. 특히 10K 플랜지는 그 중에서도 많이 사용되는 규격 중 하나입니다. 이번 포스팅에서는 10K 플랜지의 규격, 종류, 사용 용도, 설치 방법, 유지보수 등에 대해 자세히 설명해드리겠습니다.

반응형

10K 플랜지란?

10K 플랜지는 JIS B 2220 규격에 따라 제작된 플랜지의 일종으로, 주로 압력 10kg/cm²에서 사용됩니다. 이 플랜지는 주로 스틸, 스테인리스 스틸 등 다양한 재질로 제작되며, 내구성이 뛰어나고 다양한 환경에서 사용할 수 있는 장점이 있습니다. 플랜지는 주로 파이프의 연결부에 사용되며, 유체의 흐름을 제어하는 데 중요한 역할을 합니다.

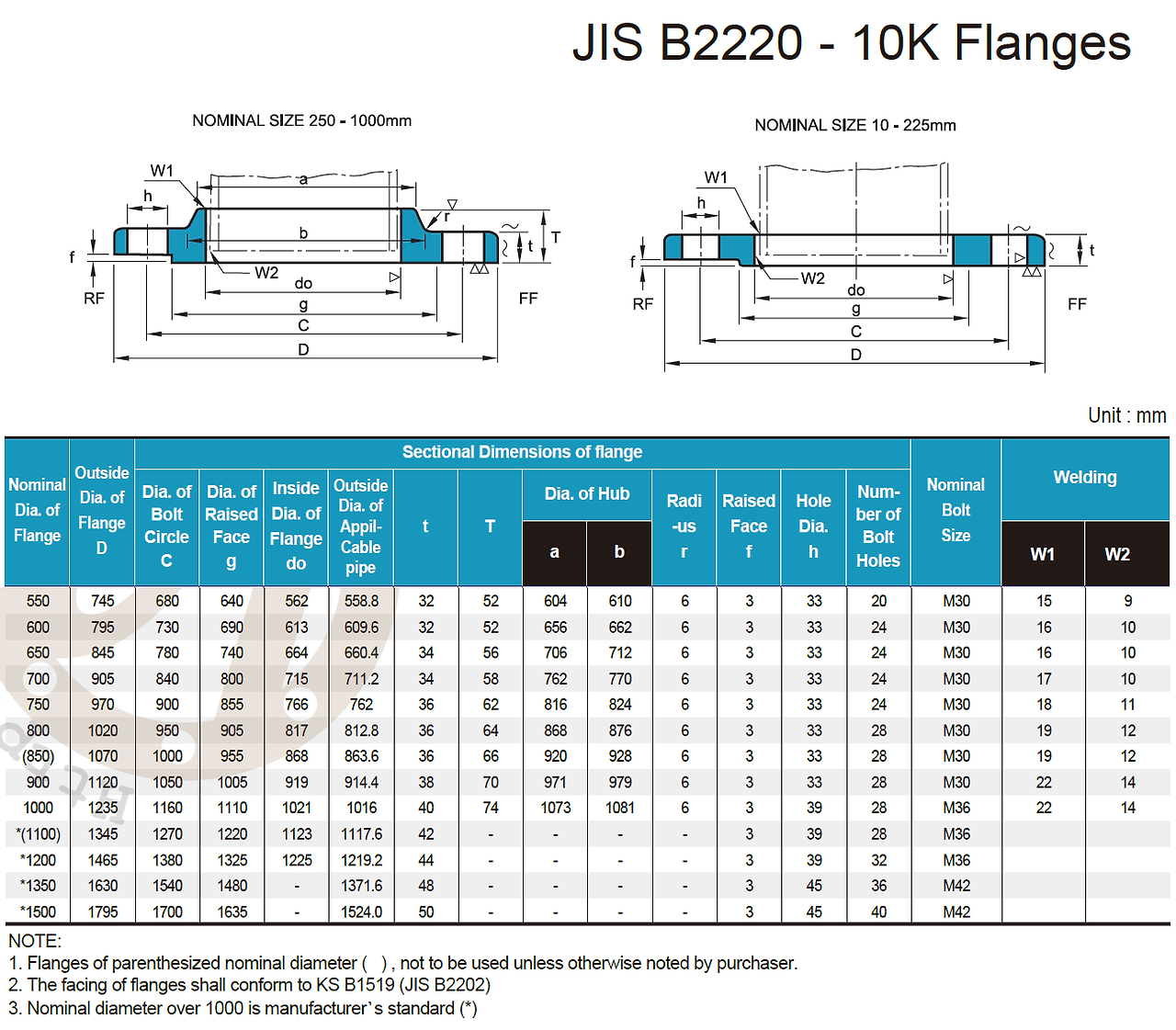

10K 플랜지의 규격

10K 플랜지의 규격은 다양한 사이즈로 제공되며, 일반적으로 10A에서 600A까지의 크기가 있습니다. 각 사이즈에 따라 외경, 내경, 두께, 볼트홀 크기 등이 다르게 설정되어 있습니다. 예를 들어, 10K 125A 플랜지의 내경은 141.2mm, 외경은 250mm, 두께는 20mm입니다. 이러한 규격은 플랜지의 성능과 안전성을 보장하는 데 필수적입니다.

이미지 출처

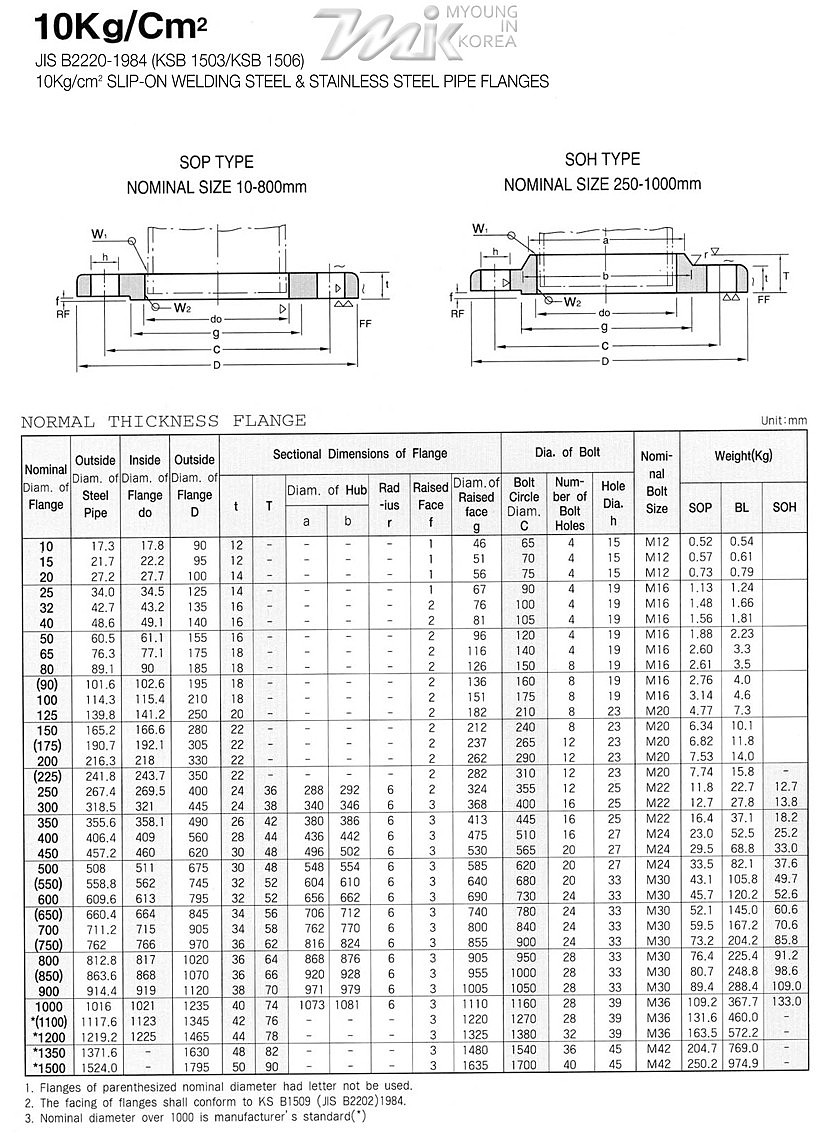

10K 플랜지의 종류

10K 플랜지는 크게 두 가지 종류로 나눌 수 있습니다. 첫 번째는 슬립온(Slip-On) 플랜지로, 파이프의 끝에 슬립하여 용접하는 방식입니다. 두 번째는 소켓 용접(Socket Weld) 플랜지로, 파이프를 소켓에 삽입하여 용접하는 방식입니다. 이 두 가지 방식은 각각의 장단점이 있으며, 사용 환경에 따라 적절한 선택이 필요합니다.

이미지 출처

10K 플랜지의 사용 용도

10K 플랜지는 주로 화학, 석유, 가스, 전력 등 다양한 산업에서 사용됩니다. 특히 고압의 유체를 운반하는 시스템에서 많이 사용되며, 안전성과 내구성이 요구되는 환경에서 필수적인 부품입니다. 또한, 플랜지는 유지보수가 용이하여, 시스템의 효율성을 높이는 데 기여합니다.

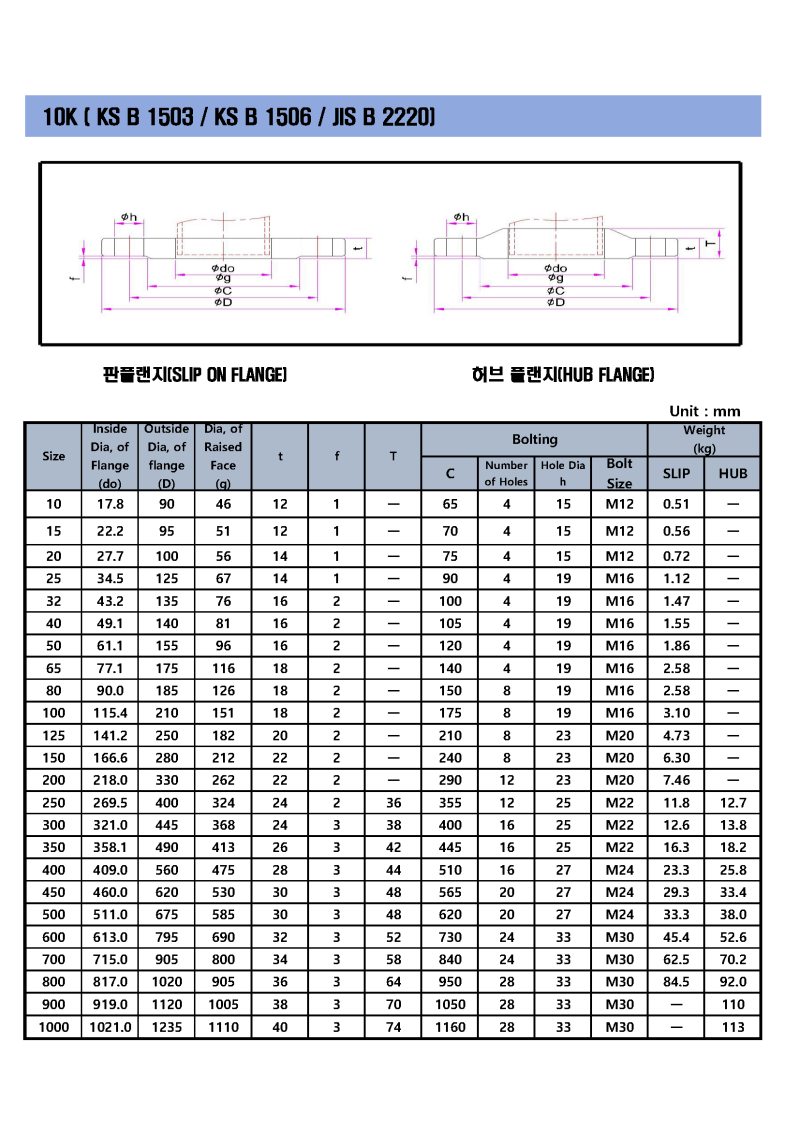

10K 플랜지의 설치 방법

10K 플랜지를 설치할 때는 몇 가지 주의사항이 있습니다. 먼저, 플랜지의 표면이 깨끗해야 하며, 이물질이 없도록 해야 합니다. 또한, 플랜지를 설치할 때는 볼트를 고르게 조여야 하며, 과도한 힘을 가하지 않도록 주의해야 합니다. 설치 후에는 누수 여부를 확인하는 것이 중요합니다.

이미지 출처

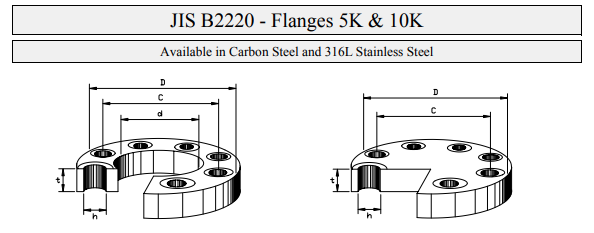

10K 플랜지의 유지보수

10K 플랜지를 사용하면서 정기적인 유지보수가 필요합니다. 특히, 플랜지의 볼트가 느슨해지거나 부식이 발생할 수 있으므로, 정기적으로 점검하고 필요한 경우 교체해야 합니다. 또한, 플랜지의 접합부에서 누수가 발생하지 않도록 주의해야 하며, 문제가 발생할 경우 즉시 조치를 취해야 합니다.

이미지 출처
