1. Gasket 개요

`Gasket는 압력용기, 관 Flange, 기계기구의 접합면 등의 고정 접합면에, Bolt등으로 체결하여 누설을 방지하는 정적 Seal의 총칭으로 작동하는 유체 의 종류, 압력, 온도 등의 사용상태에 따라 여러 종류의 형상, 재질 등이 사 용된다. 이와는 상대적으로 운동부에 사용하는 동적 Seal의 총칭을 Packing 이라 부르고 있다.

이러한 용어는 같은 종류의 Seal이라 할 지라도 사용하는 장소에 따라 그 사 용하는 명칭이 달라지게 되는 데 예를 들어 고정용으로 사용되는 O-Ring의 경 우 O-Ring Gasket라고 부르며, 운동용으로 사용하는 경우 같은 O-Ring 일 지 라도 O-Ring Packing이라 부르고 있다. 그러나 이러한 명칭은 규격화되어 있 지만 엄격하게 사용되고 있지는 않다

2. Gasket 분류 및 종류

Gasket은 처음 종이, 피혁 등의 재료를 사용하여 단순하게 사용되어 왔으나 최근 사용하는 조건의 복잡, 가혹화 하게 되어, 각양각색의 형태와 재료를 사 용하기에 이르렀다. 따라서 그 종류를 분류하는 방법도 다양해졌다. 따라서 본고에서는 일반적인 방법에 따라 분류하고, 그 중 가장 많이 사용하는 방법 에 따라 분류한 경우에 대하여 그 종류를 설명하였다.

2-1. 재료에 따른 분류

가. 금속 Gasket

금속 Gasket은 비금속 Gasket, 금속․비금속 Gasket (Semi-metal Gasket)에 비하여 고온, 고압, 초저온, 초진공등의 가혹한 조건에서 사용되나 큰체결력 이 필요하며, 플랜지 면 거칠기가 좋아야 한다는 점에서 설계 취급이 까다롭 다. 일반적으로 Gasket와 Flange의 경도차는 Flange를 손상하지 않도록 HB30 정도를 둔다. 형상에 따라 분류하면 다음과 같다.

① Plane Metal Gasket ( Flat Metal Gasket ) : 기기, 탑조류, 열교환기, 밸브 본네트 등

② Serration Gasket

③ Corrugated Gasket : 기기, 탑조류, 열교환기, 밸브 본네트 등 ④ Ring Joint Gasket(Octagonal Type, Oval Type) : 기기, 일반 배관 ( Ring Joint Type Flange )

⑤ Lens Ring Gasket ⑥ Delta Ring Gasket ⑦ Bridgman Gasket ⑧ Double Cone Gasket ⑨ Preasure Seal Ring Gasket ⑩ Hellow Metallic O-Ring 나. 비금속 Gasket

Soft Gasket은 비금속 Gasket이라고도 하는데 비금속 재료를 사용한 Gasket이 다. 탄력성, 유연성이 풍부하여 일반적으로는 -50℃ ～300℃, 압력 40 kgf/cm2 이내에서 사용되나 낮은 체결력으로도 플랜지에 잘순응하는 있점이 있다. 재 질에 따라 분류하면 다음과 같다.

① 고무질 Gasket

- 고무 Sheet ( NR, NBR, CR, SBR, FPM ) - 布入 고무 Sheet - 금속망 입 고무 Sheet - 고무 성형 Gasket ( O-Ring 포함 ) ② 유기 섬유질 Gasket

③ Cork질 Gasket

④ 팽창 흑연 Sheet Gasket

⑤ 합성 수지계 Gasket

- Sheet Gasket ( PVC, PTE, PE 등 ) - 4불화 에칠렌 수지성 Tape ( GORE-TEX ) - 성형 Gasket

- Teflon Enveloped Gasket

⑥ 석면 Joint Sheet

- 석면 Joint Sheet - 섬유직포입 석면 Joint Sheet ⑦ 석면 직포 Gasket

- Manhole Gasket - Gasket Tape ⑧ Sealant

- 액상 Gasket - Gasket Pasters

다. Semi-metal Gasket

Semi-metal Gasket은 비금속 재료와 금속재료를 조합하여 사용하는 것으로서 비금속 재료가 가지고 있는 유연성 및 탄력성과 금속 재료가 가지고 있는 내 열성, 기계적 강도 등의 잇점을 이용하여 조합함으로써 매우 광범위한 온도․ 압력 조건에 뛰어난 기밀성을 발휘한다. 형태에 따라 분류 하면 다음과 같다.

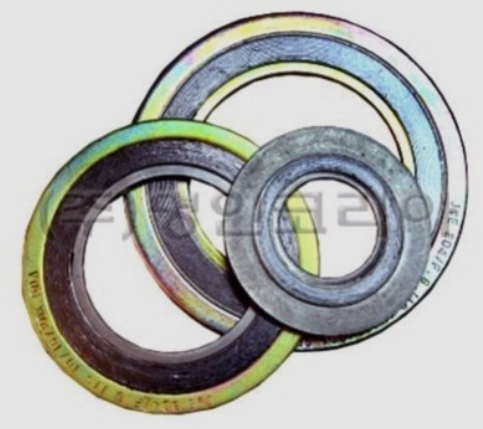

① Spiral Wound Gasket

② Metal Jacket Gasket

③ Steel Best

- 금속망입 Sheet Gasket - 금속입 Sheet Gasket 다음 글은 재료 구성에 따른 분류를 알아보겠습니다.
