플랜지(flange) 종류

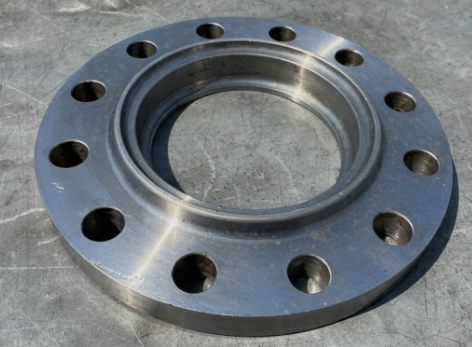

플랜지(flange)

소개

밸브 플랜지(Valve Flange)는 파이프와 밸브를 연결하여 유체의 흐름을 제어하고 전달하는 중요한 부품입니다. 이 글에서는 다양한 밸브 플랜지의 종류와 각각의 특징, 그리고 추가로 스크류 타입 플랜지에 대해 자세하게 알아보겠습니다. 웰드 넥 플랜지 (Weld Neck Flange) 웰드 넥 플랜지는 파이프에 끼워지는 부분과 플랜지 자체가 둥그렇게 생겼습니다. 고압 및 고온 환경에서 많이 사용되며, 파이프와의 높은 안전성과 접합 강도를 제공합니다. 화학 공정, 석유 및 가스 산업에서 활용됩니다. 슬립 온 플랜지 (Slip On Flange) 슬립 온 플랜지는 파이프 끝에 쉽게 미끄러져 끼울 수 있는 형태로, 설치가 간편하고 비교적 저렴한 가격으로 구매할 수 있습니다. 저압 및 저온 환경에서 사용되며, 화학, 식품, 수처리 등에서 활용됩니다. 소켓 웰드 플랜지 (Socket Weld Flange) 소켓 웰드 플랜지는 파이프의 끝을 플랜지 안쪽으로 미끄러져 끼우는 형태입니다. 용접이 필요 없이 조립이 가능하며, 작은 크기의 파이프에 주로 사용됩니다. 화학, 석유화학, 식품 등에서 활용되며, 고압 및 고온 환경에서의 사용이 가능합니다. 블라인드 플랜지 (Blind Flange) 블라인드 플랜지는 파이프 라인의 끝을 막는 역할을 합니다. 유체의 흐름을 차단하거나 파이프의 끝을 봉쇄할 때 사용되며, 유지보수 또는 파이프 확장 시에 유용하게 활용됩니다. 화학, 석유화학, 가스 분야 등에서 사용됩니다. 스레드 플랜지 (Threaded Flange) 스레드 플랜지는 내부나 외부에 나사를 갖춘 형태로, 파이프 끝에 나사를 사용하여 조립합니다. 용접이 필요 없으며, 빠른 조립과 분해가 가능합니다. 일반적으로 저압 및 작은 크기의 파이프에서 사용되며, 가정용 밸브나 가스 배관에서 활용됩니다. 롱 웰드 플랜지 (Long Weld Neck Flange) 롱 웰드 플랜지는 웰드 넥 플랜지보다 더 긴 목 부분을 갖추고 있어 고압 및 고온 환경에서 사용됩니다. 파이프에 용접을 통해 고정되므로 안전성이 높고 변형이 적습니다. 석유화학, 발전소, 파이프 라인 등에서 활용됩니다. 스크류 타입 플랜지 (Screw Type Flange) 스크류 타입 플랜지는 내부나 외부에 나사를 가진 형태로 파이프에 나사를 끼우고 플랜지를 조립합니다. 스레드 플랜지와 유사하지만 스크류 타입 플랜지는 보통 높은 온도와 압력 환경에서 사용됩니다. 석유화학, 발전소, 가스 처리 등에서 활용됩니다. 결론 파이프 플랜지는 다양한 종류와 압력에 따른 활용, 그리고 플랜지 타입에 따른 활용으로 다양한 산업 분야에서 중요한 역할을 하고 있습니다. 각각의 종류와 특징을 이해하면 효율적인 파이프 시스템 설계 및 운영에 도움이 되며, 적절한 선택을 통해 생산성과 안전성을 높일 수 있습니다.
