와셔 와샤의 종류와 용도 및 규격 및 스펙 정보!

와셔는 다양한 기계 및 구조물에서 필수적인 부품으로, 그 역할과 종류에 대해 알아보겠습니다. 와셔는 주로 볼트와 너트 사이에 위치하여 하중을 분산시키고, 부품의 마모를 방지하는 역할을 합니다. 이번 포스트에서는 와셔의 종류와 규격, 그리고 선택 기준에 대해 자세히 설명하겠습니다.

와셔의 정의와 역할

와셔는 볼트와 너트 사이에 위치하여 하중을 분산시키고, 부품의 마모를 방지하는 역할을 합니다. 또한, 진동으로 인한 풀림을 방지하는 데도 중요한 역할을 합니다. 다양한 형태와 재질로 제작되어 각기 다른 용도에 맞게 사용됩니다.

와셔의 종류

와셔는 여러 종류가 있으며, 각각의 특성과 용도가 다릅니다. 아래에서 주요 와셔의 종류를 살펴보겠습니다.

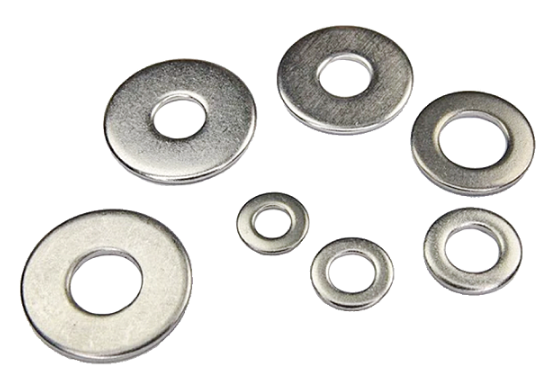

평와셔 (Flat Washer)

평와셔

가장 일반적으로 사용되는 와셔로, 하중을 고르게 분산시키는 역할을 합니다. 다양한 크기와 재질로 제공되며, 일반적인 조립 작업에 널리 사용됩니다.



펜더와셔 (Fender Washer)

펜더와셔

일반 평와셔보다 큰 직경을 가진 와셔로, 부드러운 재료에 하중을 분산시키는 데 효과적입니다. 주로 자동차나 가전제품의 조립에 사용됩니다.

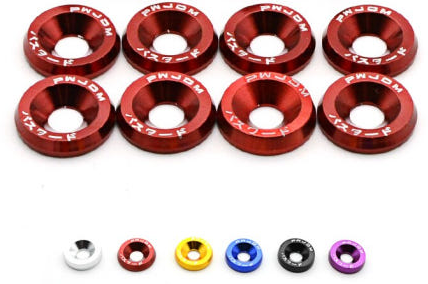

피니싱와셔 (Finishing Washer)

마감 처리가 되어 있는 와셔로, 주로 타원형 머리 나사와 함께 사용되어 외관을 깔끔하게 유지합니다.

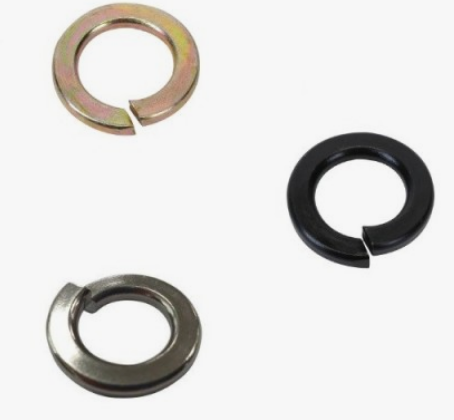

스프링와셔 (Spring Washer)

스프링 와셔

스프링 형태로 되어 있어, 볼트와 너트의 풀림을 방지하는 데 효과적입니다. 진동이 많은 환경에서 주로 사용됩니다.

스플릿 락와셔 (Split Lock Washer)

락와셔

가운데가 갈라진 형태로, 조여진 상태에서 하중을 분산시키고 풀림을 방지합니다.

외부 이빨 락와셔 (External Tooth Lock Washer)

외부에 이빨이 있는 형태로, 조여진 상태에서 마찰력을 증가시켜 풀림을 방지합니다.

내부 이빨 락와셔 (Internal Tooth Lock Washer)

내부에 이빨이 있는 형태로, 볼트와 너트의 결합을 더욱 견고하게 만들어 줍니다.

사각와셔 (Square Washer)

사각형 형태의 와셔로, 특정한 용도에 맞게 사용됩니다. 일반적으로 평면에서의 안정성을 높이는 데 사용됩니다.

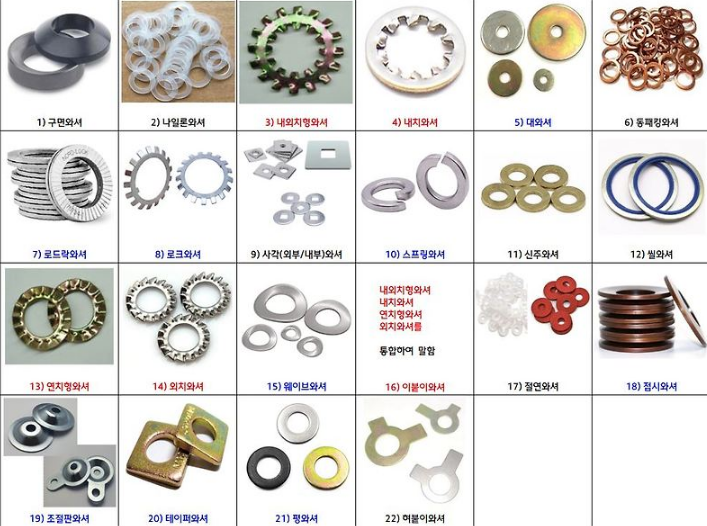

와샤 종류 모음

와샤 종류

와셔의 규격과 스펙

와셔의 규격은 JIS(일본 산업 규격)와 ISO(국제 표준화 기구) 기준에 따라 다릅니다. 각 규격에 따라 다양한 크기와 두께가 존재합니다.

JIS와 ISO 규격

JIS와 ISO 규격은 와셔의 내경, 외경, 두께 등을 기준으로 하여 다양한 치수를 제공합니다. 예를 들어, M2부터 M24까지의 규격이 있으며, 각 규격에 따라 적절한 와셔를 선택해야 합니다.

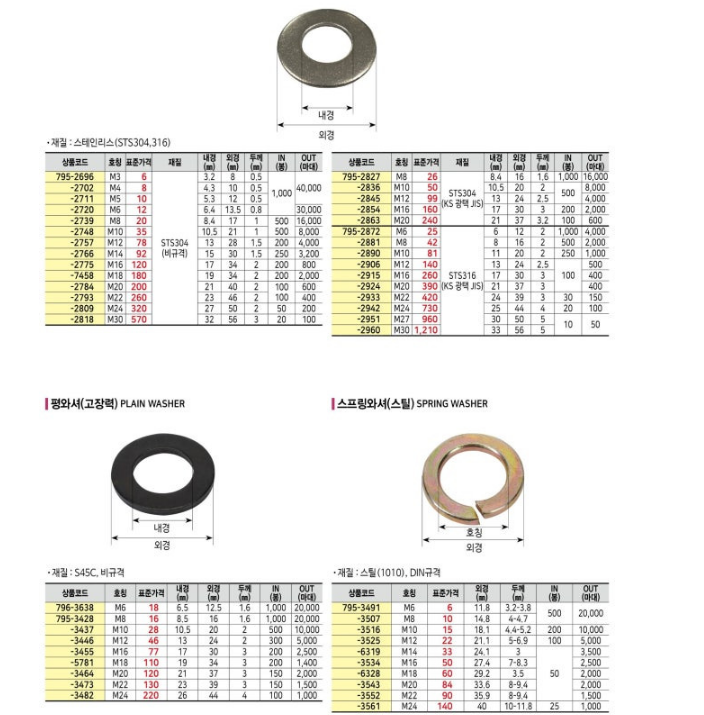

와셔의 치수 비교

와셔의 치수를 비교하는 표를 통해, 각 종류의 와셔가 어떤 크기와 두께를 가지는지 쉽게 확인할 수 있습니다.

와샤 치수



와셔의 선택 기준

와셔를 선택할 때는 사용 환경, 하중, 재질 등을 고려해야 합니다. 예를 들어, 진동이 많은 환경에서는 스프링와셔나 락와셔를 선택하는 것이 좋습니다.

와셔의 사용 예시

와셔는 다양한 분야에서 사용됩니다. 자동차, 가전제품, 건축 등에서 필수적인 부품으로, 각기 다른 종류의 와셔가 필요합니다.

마무리

와셔는 기계 및 구조물에서 필수적인 부품으로, 그 종류와 규격을 이해하는 것이 중요합니다. 적절한 와셔를 선택하여 안전하고 효율적인 조립을 할 수 있도록 하세요.
