DIN FLANGE 후렌지 플렌지 플랜지 규격!!! 규격표!PN10,16,25,40

DIN 후렌지에 대해 알아보겠습니다. 후렌지는 파이프, 밸브 및 기타 기계 장비를 연결하는 데 사용되는 중요한 부품입니다. 특히 DIN 후렌지는 독일 산업 표준에 따라 제작된 후렌지로, 다양한 산업 분야에서 널리 사용됩니다. 이번 포스팅에서는 DIN 후렌지의 종류, 규격, 사용 용도 및 선택 시 고려해야 할 사항에 대해 자세히 설명하겠습니다.

DIN 후렌지란?

DIN 후렌지는 독일의 산업 표준인 DIN(Deutsches Institut für Normung)에 따라 제작된 후렌지를 의미합니다. 이 표준은 후렌지의 치수, 재질, 압력 등급 등을 규정하여, 다양한 기계 및 배관 시스템에서의 호환성을 보장합니다. DIN 후렌지는 주로 유체의 흐름을 제어하고, 연결 부위의 밀폐성을 유지하는 데 중요한 역할을 합니다.

DIN 후렌지의 종류

DIN 후렌지는 여러 종류가 있으며, 그 중에서도 가장 일반적으로 사용되는 후렌지 유형은 다음과 같습니다:

1. 슬립온 후렌지 (Slip-On Flange): 파이프의 끝에 슬립하여 연결하는 방식으로, 설치가 간편하고 비용이 저렴합니다.
2. 블라인드 후렌지 (Blind Flange): 파이프의 끝을 막는 용도로 사용되며, 내부 유체의 흐름을 차단합니다.
3. 용접 목 후렌지 (Welding Neck Flange): 파이프와 용접하여 연결하는 방식으로, 높은 압력과 온도에 적합합니다.

이 외에도 다양한 후렌지 유형이 있으며, 각각의 용도에 따라 선택할 수 있습니다.

DIN 후렌지 규격

DIN 후렌지는 다양한 규격으로 제공되며, 일반적으로 사용되는 규격은 다음과 같습니다:

• DIN PN10 : 최대 10바의 압력을 견딜 수 있는 후렌지
• DIN PN16 : 최대 16바의 압력을 견딜 수 있는 후렌지
• DIN PN25 : 최대 25바의 압력을 견딜 수 있는 후렌지
• DIN PN40 : 최대 40바의 압력을 견딜 수 있는 후렌지

각 규격에 따라 후렌지의 치수와 두께가 다르며, 이를 통해 다양한 산업 환경에서의 요구를 충족할 수 있습니다. 아래의 이미지는 DIN 후렌지의 규격을 자세히 보여줍니다.

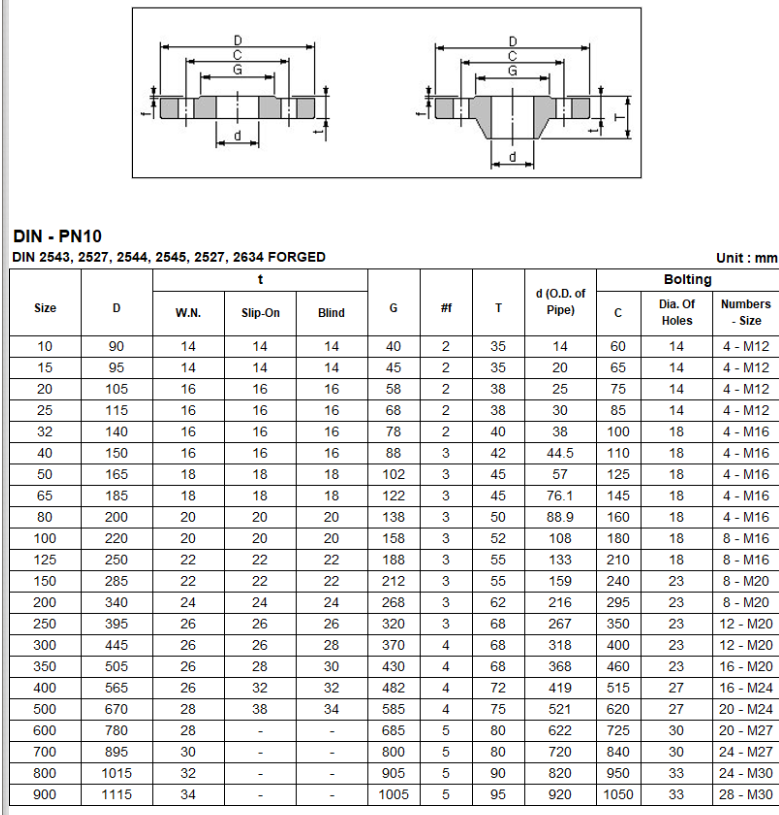

DIN PN10 후렌지 플랜지 FLANGE 규격

PN10 규격

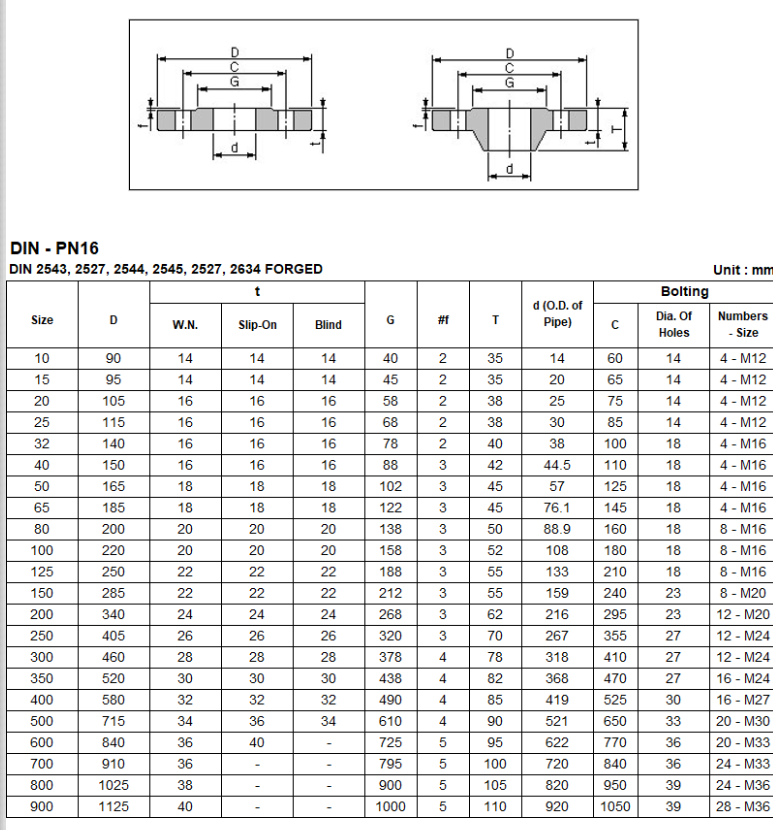

DIN PN16 후렌지 플랜지 FLANGE 규격

DIN PN16 규격

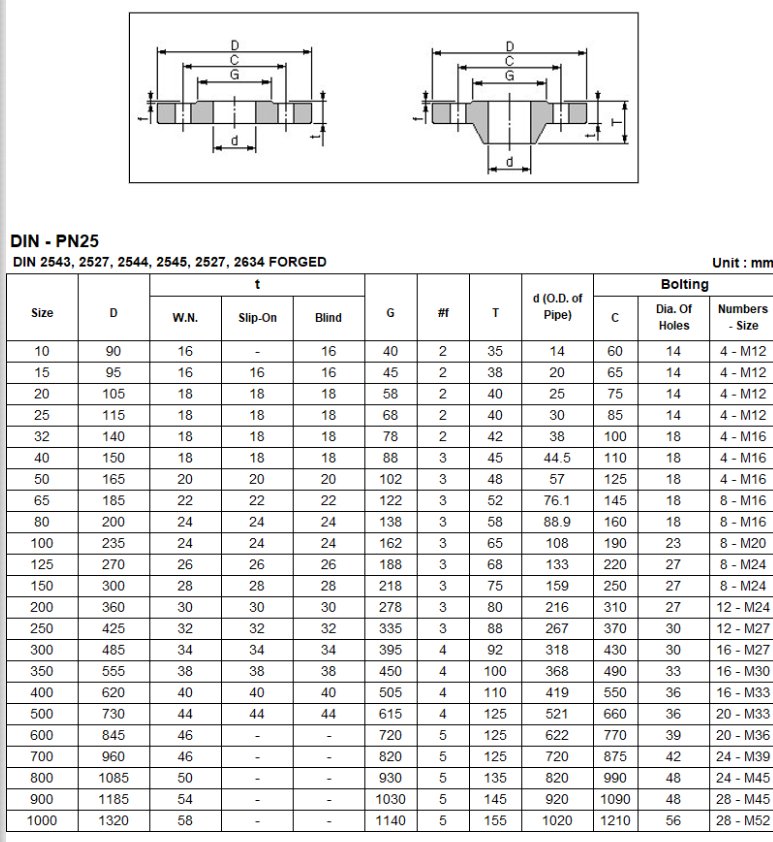

DIN PN25 후렌지 플랜지 FLANGE 규격

DIN - PN25

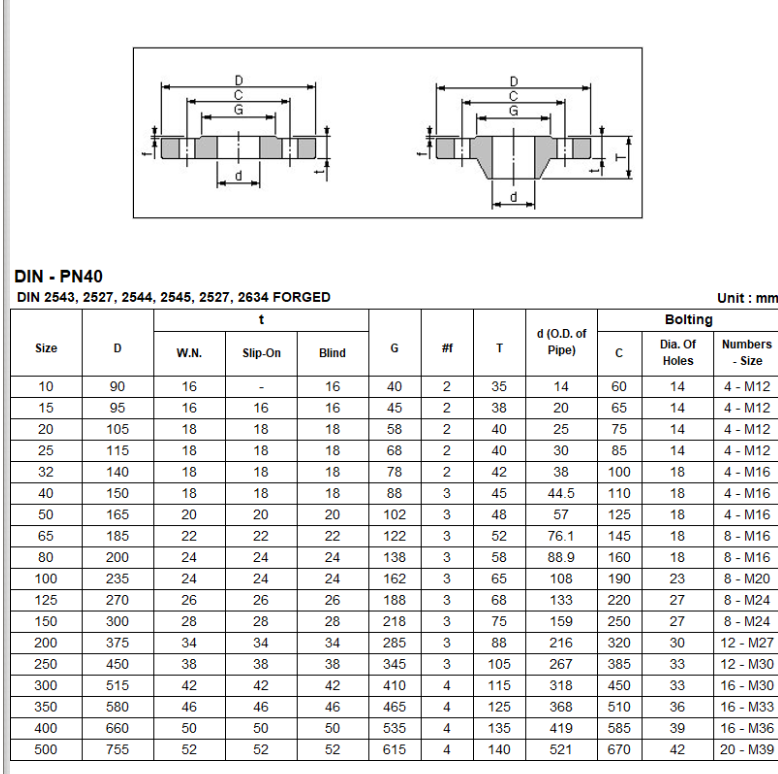

DIN PN40 후렌지 플랜지 FLANGE 규격

DIN PN40

DIN 후렌지의 사용 용도

DIN 후렌지는 다양한 산업 분야에서 사용됩니다. 주로 다음과 같은 용도로 활용됩니다:

• 배관 시스템 : 유체의 흐름을 제어하고, 연결 부위의 밀폐성을 유지하는 데 사용됩니다.
• 기계 장비 : 밸브, 펌프 등과 같은 기계 장비의 연결에 사용됩니다.
• 정비 및 점검 : 후렌지는 주기적인 점검이나 정비를 위해 쉽게 분리할 수 있는 구조로 되어 있습니다.

이러한 특성 덕분에 DIN 후렌지는 다양한 산업에서 필수적인 부품으로 자리 잡고 있습니다.

DIN 후렌지 선택 시 고려사항

DIN 후렌지를 선택할 때는 다음과 같은 사항을 고려해야 합니다:

1. 압력 등급 : 사용 환경에 맞는 압력 등급을 선택해야 합니다.
2. 재질 : 후렌지의 재질은 사용되는 유체의 성질에 따라 달라져야 합니다. 예를 들어, 부식성이 강한 유체에는 스테인리스 스틸 재질이 적합합니다.
3. 치수 : 연결할 파이프의 직경과 두께에 맞는 후렌지를 선택해야 합니다.

이러한 요소들을 종합적으로 고려하여 적합한 DIN 후렌지를 선택하는 것이 중요합니다.

이 포스팅을 통해 DIN 후렌지에 대한 이해가 깊어지셨기를 바랍니다. 후렌지 선택 시 유용한 정보가 되었으면 좋겠습니다.
