"건축 & 철골 구조물에 필수! H빔 규격을 한눈에 정리해드립니다!"
✔ 강한 내구성과 효율적인 하중 분배로 건축, 토목 구조물에 필수적인 자재
✔ 다양한 규격이 있으며, 용도에 따라 선택이 중요!
✔ H빔 규격표와 함께 특징 & 활용 방법까지 정리!
오늘은 H빔의 규격, 특징, 그리고 적용 분야까지 자세히 알려드릴게요!
H빔이란?
✔ H빔(H-Beam)은 단면이 영어 'H' 모양을 닮은 강철 구조재입니다.
✔ 높이(Flange)와 폭(Web)이 일정한 비율로 제작되어 강도와 안정성이 뛰어남
✔ 건축물, 교량, 공장 구조물, 철골조 등에 널리 사용
📌 TIP!
👉 H빔은 동일한 강재 무게 대비 강성이 높아, 경제적이면서도 강한 구조재로 활용됩니다!

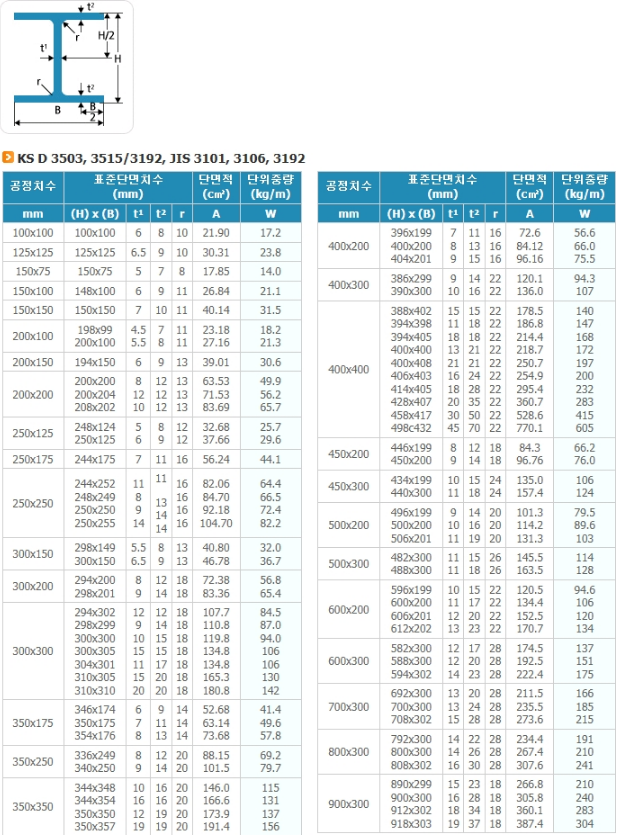

H빔 규격표 (KS 규격 기준)
🔹 일반형 H빔 (KS D 3502 기준)
| 100 × 100 | 100 | 100 | 6 / 8 | 21.9 | 17.2 |
| 125 × 125 | 125 | 125 | 6.5 / 9 | 31.3 | 24.6 |
| 150 × 150 | 150 | 150 | 7 / 10 | 40.3 | 31.6 |
| 175 × 175 | 175 | 175 | 7.5 / 11 | 50.1 | 39.3 |
| 200 × 200 | 200 | 200 | 8 / 12 | 63.1 | 49.5 |
| 250 × 250 | 250 | 250 | 9 / 14 | 92.2 | 72.4 |
📌 TIP!
👉 높이와 폭의 비율이 동일해 균형 잡힌 하중 분배가 가능!
👉 소형 H빔(100×100)은 일반 건축물 보강재, 대형 H빔(250×250)은 대형 구조물에 사용!
광폭형 H빔 (Wide Flange, W형 빔)
| 150 × 75 | 150 | 75 | 5 / 7 | 17.7 | 13.9 |
| 200 × 100 | 200 | 100 | 5.5 / 8 | 26.3 | 20.7 |
| 250 × 125 | 250 | 125 | 6 / 9 | 37.5 | 29.4 |
| 300 × 150 | 300 | 150 | 6.5 / 9 | 49.1 | 38.5 |
| 350 × 175 | 350 | 175 | 7 / 11 | 66.9 | 52.5 |
| 400 × 200 | 400 | 200 | 8 / 13 | 91.4 | 71.7 |
📌 TIP!
👉 폭이 넓어 휨 강도가 강하고, 넓은 면적의 하중을 지지하는 구조물에 적합!
👉 주로 건축물 기둥, 대형 빌딩의 골조로 활용!
경량형 H빔 (Light H-Beam, LH형)
| 150 × 75 | 150 | 75 | 4.5 / 7 | 15.6 | 12.3 |
| 200 × 100 | 200 | 100 | 5 / 8 | 23.2 | 18.3 |
| 250 × 125 | 250 | 125 | 5.5 / 9 | 33.2 | 26.2 |
| 300 × 150 | 300 | 150 | 6 / 9 | 44.3 | 34.9 |
📌 TIP!
👉 일반 H빔보다 가벼우면서도 강성을 유지하여 경제적인 구조물 제작 가능!
👉 주로 중·소규모 건축물이나 보강재로 사용!
✅ H빔 활용 분야
1️⃣ 건축 구조물 (철골조, 기둥, 보)
✔ 초고층 빌딩, 공장, 창고 등 대형 건축물
✔ 철골조의 기본 뼈대를 구성하는 핵심 재료
✔ 광폭형 H빔(W형)이 가장 많이 사용됨!
📌 TIP!
👉 H빔을 사용하면 구조물이 튼튼하고 지진에도 강해집니다!
2️⃣ 교량 및 도로 구조물
✔ 고속도로 교량, 고가도로, 터널 등
✔ 하중을 견디는 강한 내구성 필요 → 일반형 & 광폭형 H빔 사용!
📌 TIP!
👉 교량 하부 구조물에는 큰 하중을 지지할 수 있는 대형 H빔(300×150 이상)이 사용됩니다!
3️⃣ 공장 & 물류센터
✔ 대형 창고, 물류센터, 항만 시설 등의 지지 구조물
✔ H빔 기둥 + 트러스 구조로 넓은 공간을 확보 가능!
📌 TIP!
👉 경량형 H빔(LH형)은 경제적이면서도 충분한 강도를 제공하여 물류센터 건축에 많이 사용됩니다!
H빔 구매 시 주의사항
✅ 1️⃣ 용도에 맞는 규격 선택 필수!
✔ 건물 기둥, 보강재, 지지대 등 사용 목적에 따라 적절한 규격 선택!
✅ 2️⃣ KS 인증 제품 확인!
✔ KS D 3502, ASTM A36 등 인증된 품질의 제품을 선택해야 안전성 확보 가능!
✅ 3️⃣ 녹 방지 & 표면 처리 필요!
✔ H빔은 철제 구조물이므로 녹 방지를 위해 아연 도금 or 방청 도료 처리 필수!
✅ 4️⃣ 설치 환경 고려!
✔ 바닷가, 습한 지역에서는 부식 방지 처리가 더욱 중요!
📌 TIP!
👉 H빔은 내구성이 뛰어나지만, 환경에 따라 관리가 필요합니다!
결론: H빔, 이렇게 선택하세요!
✔ 건축 구조물 & 철골 공사에 필수적인 강철 자재!

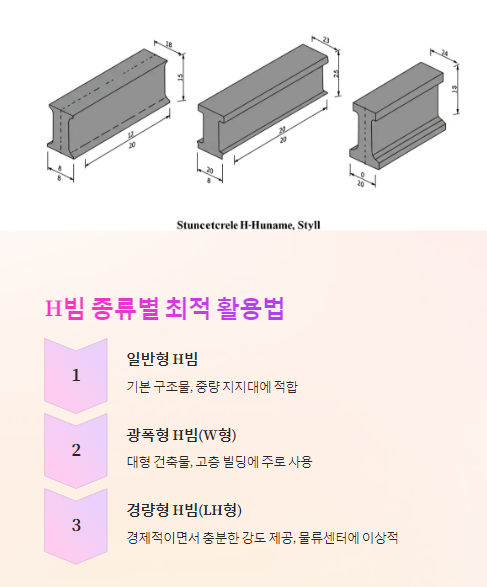

✔ 일반형, 광폭형, 경량형 등 다양한 규격 선택 가능!
✔ 용도에 맞는 규격 & 인증된 제품을 선택하는 것이 중요!
✔ 방청 처리 & 정기적인 유지보수를 통해 오랜 기간 안전하게 사용 가능!
📌 H빔 규격을 잘 이해하면 건축 & 철골 구조물 설계가 더욱 쉬워집니다!
